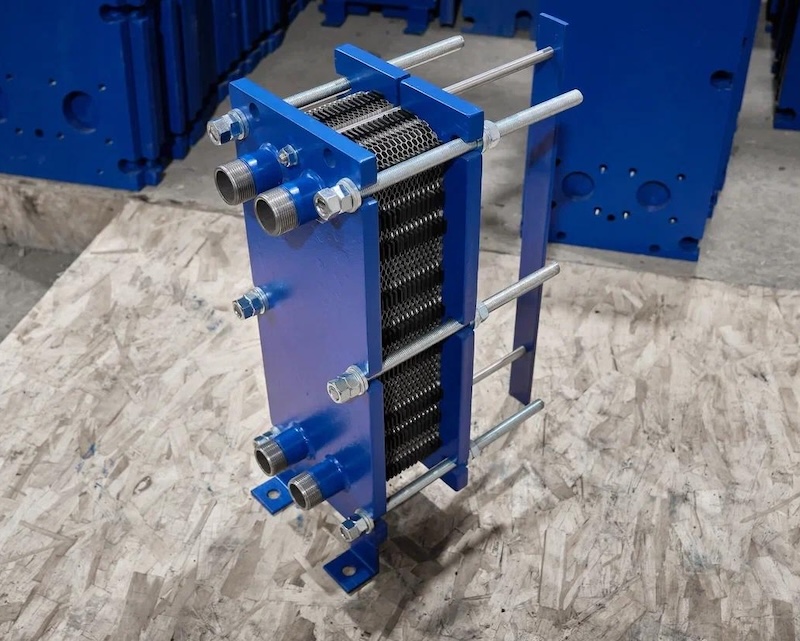

Пластинчатый теплообменник Термосистемы SN04-5

Разборный теплообменник SN04-5 — аппарат с площадью теплопередающей поверхности 0,14 м², набранный из 5 пластин. Применяется в узлах ГВС и отопления, где важна возможность обслуживания без демонтажа всей обвязки.

Рифление пластин формирует перекрёстные турбулентные каналы: поток перемешивается уже на входе, коэффициент теплопередачи растёт, а отложения хуже закрепляются на стенках. Уплотнения посадочные, замена выполняется без спецоснастки.

Технические характеристики SN04-5

Параметр Показатели
Модель SN04-5
Бренд Термосистемы
Тип конструкции Разборный
Назначение ГВС, Отопление
Поверхность теплообмена, м² 0,14
Количество пластин, шт 5
Площадь пластины, м² 0,042
Диаметр патрубков Ду32

Схема подключения — противоток: греющая и нагреваемая среды идут навстречу друг другу, это даёт максимальный съём тепла при той же площади. Прямоточное подключение снижает мощность аппарата примерно на 10–15%.

Пластинчатый теплообменник Термосистемы SN04-5 поставляется с паспортом и сертификатами соответствия. Уточните наличие и сроки отгрузки у менеджера — расчёт готовим в течение рабочего дня.
